Nanofiltrationsmembran ist eine druckbetriebene Membrantrenntechnologie, die zwischen Ultrafiltration und Umkehrosmose angesiedelt ist und deren Molekulargewichtsgrenze typischerweise zwischen 200 und 1000 Dalton liegt. Es weist hohe Rückhalteraten für zweiwertige und mehrwertige Ionen auf und ermöglicht gleichzeitig eine effiziente Permeation einwertiger Ionen und Wassermoleküle. Als entscheidende Komponente bei Wasseraufbereitungsanwendungen werden Nanofiltrationsmembranen häufig in der kommunalen Wasserversorgung, der industriellen Abwasseraufbereitung, der Materialtrennung und der Wasseraufbereitung in Wohngebieten eingesetzt.

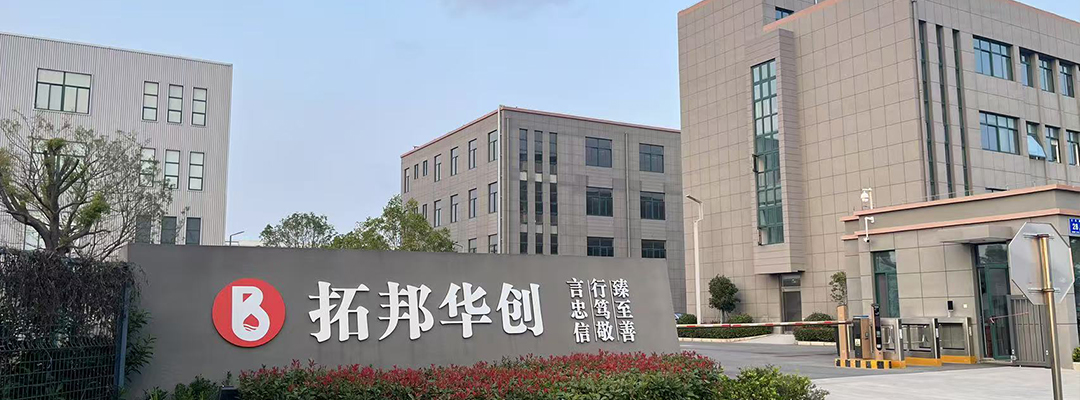

Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. , als chinesischer Hersteller und Lieferant von Nanofiltrationsmembranen tätig, ist auf die industrielle Entwicklung hochwertiger NF-Membranelementprodukte und die Förderung integrierter Lösungen spezialisiert. Das Produktportfolio umfasst Hochdruck-, Mitteldruck- und Niederdruckserien sowie säurebeständige und alkalibeständige Modelle für besondere Betriebsbedingungen und bedient Branchen wie Photovoltaik, Lithiumbatterien, Stahl, Energieerzeugung, Chemie, Druck und Färberei sowie Kohlechemie.
SCHLÜSSEL ZUM MITNEHMEN
Der Trennmechanismus der Nanofiltrationsmembran basiert hauptsächlich auf Größenausschluss und Donnan-Effekte . Mit einer Porengröße von etwa 0,5 bis 2 Nanometern hält es organische Verbindungen, Viren, Bakterien und bestimmte anorganische Salze mit Molekulargewichten über 200 Dalton wirksam zurück, während die Rückhaltequote für einwertige Salze wie Natriumchlorid relativ niedrig bleibt und typischerweise zwischen 20 % und 80 % liegt. Diese Eigenschaft bietet einzigartige Vorteile bei der Enthärtungsbehandlung, der organischen Entfernung und der selektiven Trennung.
Am Beispiel der NF-Membrananwendungen der Stadtverwaltung konnte eine kommunale Wasseraufbereitungsanlage, die ein NF-System einsetzte, eine Reduzierung der Auslasshärte von ursprünglich 450 mg/L auf unter 80 mg/L erreichen, wobei die TOC-Entfernung 92 % erreichte, während für die menschliche Gesundheit nützliche Spurenelemente erhalten blieben. Diese selektive Trennfähigkeit ist mit Umkehrosmosemembranen nicht erreichbar und stellt die treibende Kraft hinter dem anhaltenden Wachstum von Nanofiltrationsmembranen in der Trinkwasseraufbereitung dar.
0,5-2 nm
Porengrößenbereich
200-1000 Da
Molekulargewichtsgrenze
92 %
Typische TOC-Entfernung
20-80 %
NaCl-Abweisungsrate
Basierend auf Betriebsdruck und chemischer Beständigkeit können Nanofiltrationsmembranen in mehrere Unterkategorien unterteilt werden. Industrielle NF-Membranen sind typischerweise als Hochdruckmembranen mit Betriebsdrücken von 4,0 bis 8,0 MPa konzipiert und eignen sich für die Behandlung hochkonzentrierter Abwässer und die Rückgewinnung von Materialkonzentrationen. Die NF-Membran für den Hausgebrauch verfügt über ein Niederdruckdesign mit Betriebsdrücken zwischen 0,2 und 0,5 MPa, das für Anwendungen mit NF-Membranen für Wasseraufbereiter und NF-Membranen für Direkttrinkbrunnen im Haushalt optimiert ist.
| Produkttyp | Betriebsdruckbereich | Typische Anwendungen | Kernvorteile |
| Industrielle NF-Membran | 4,0 - 8,0 MPa | Industrieabwasser ohne Einleitung, Materialkonzentration | Hoher Fluss, hohe Ausschussrate |
| Wasserreiniger NF-Membran | 0,2 - 0,5 MPa | Wasseraufbereiter für Privathaushalte, direkte Trinkbrunnen | Niederdruckbetrieb, Mineralienrückhaltung |
| NF-Membran der Stadtverwaltung | 0,5 - 1,5 MPa | Kommunale Wasserenthärtung, organische Entfernung | Großer Fluss, geringer Energieverbrauch |
| Materialtrennende NF-Membran | 2,0 - 6,0 MPa | Pharmazeutische Trennung, Lebensmittelkonzentration | Hochpräzise selektive Trennung |
| Säurebeständige NF-Membran | 1,0 - 4,0 MPa | Saure Abwasserbehandlung, Säurerückgewinnung | pH-Toleranzbereich 1-3 |
| Alkalibeständige NF-Membran | 1,0 - 4,0 MPa | Alkalische Abwasserbehandlung, Alkalireinigung | pH-Toleranzbereich 10-14 |
| Hochdruck-NF-Membran | 6,0 - 10,0 MPa | Abwasserkonzentration mit hohem Salzgehalt, Meerwasserenthärtung | Ultrahohe Entsalzungsrate, stabiler Betrieb |
Nanofiltrationsmembranen haben typischerweise eine Dünnschicht-Verbundstruktur, die aus einer Vliesstoff-Trägerschicht, einer Polysulfon-Ultrafiltrationssubstratmembran und einer aktiven Polyamid-Trennschicht besteht. Die Vernetzungsdichte und die Ladungseigenschaften der aktiven Schicht bestimmen direkt die Membrantrennleistung.
Das von Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. entwickelte NF-Membranelement verwendet einen proprietären Grenzflächenpolymerisationsprozess, bei dem die Dicke der aktiven Schicht zwischen 50 und 150 Nanometern kontrolliert wird. Das Zeta-Potenzial an der Oberfläche erreicht bei pH 7 -15 bis -25 mV, was zu einer hervorragenden Antifouling-Leistung führt.

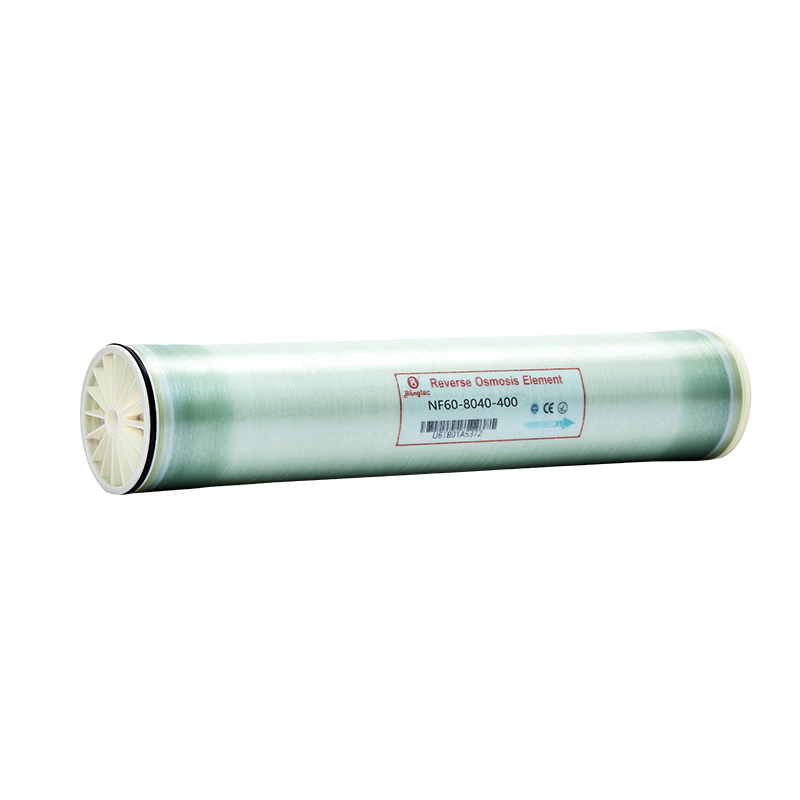

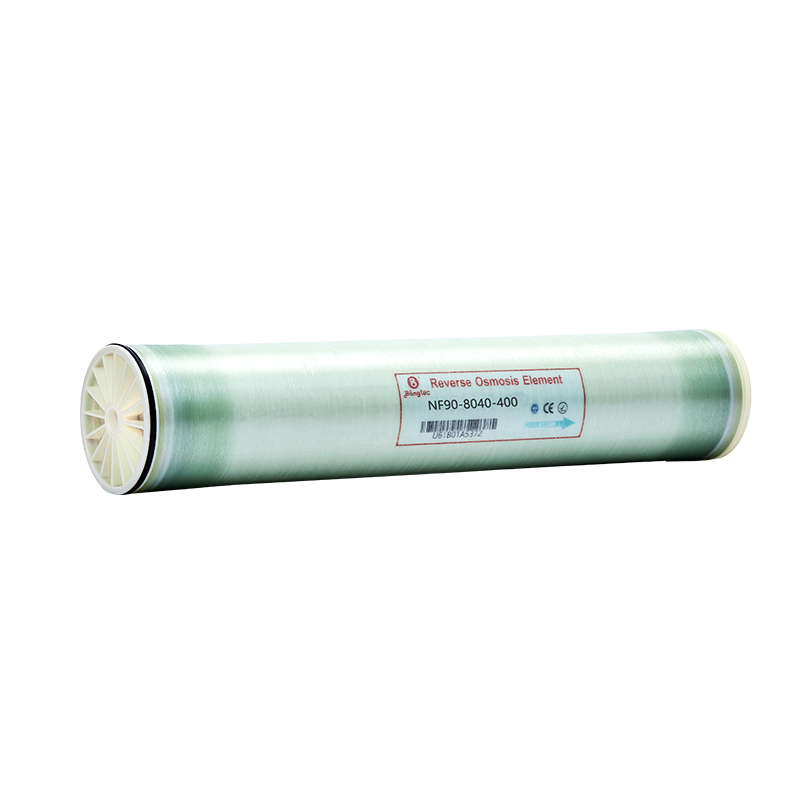

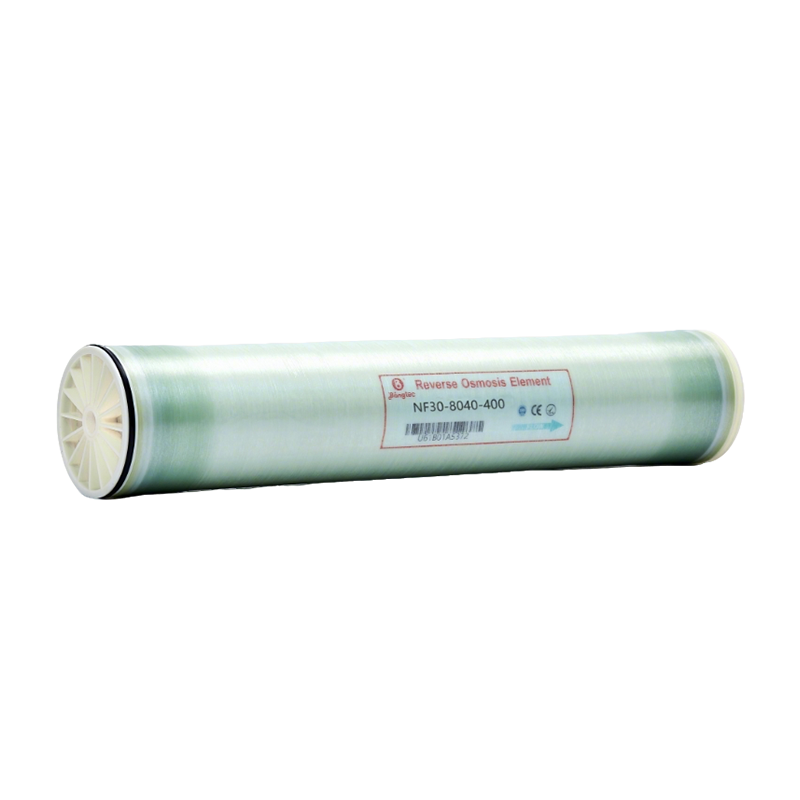

Standard 8040-Leistung
Testtemperatur 25 °C
Prüfdruck 0,5 MPa
MgSO4-Abweisung ≥98 %
NaCl-Abweisung 40 %–60 %
Permeatfluss 25-40 LMH
Jährlicher Flussrückgang <5 %
Typische Leistungsdaten zeigen, dass ein standardmäßiges 8040 NF-Membranelement, das bei 25 Grad Celsius und einem Druck von 0,5 MPa getestet wurde, Magnesiumsulfat-Abweisungsraten von über 98 %, Natriumchlorid-Abweisungsraten von etwa 40 % bis 60 % und einen Permeatfluss von 25 bis 40 LMH (Liter pro Quadratmeter und Stunde) erreicht. Das bei 6,0 MPa getestete Hochdruck-NF-Membranmodell erreicht Gesamthärteentfernungsraten von über 99 % und sorgt gleichzeitig für eine stabile Permeatfluss-Abnahmerate von unter 5 % pro Jahr.
In stark korrosiven Umgebungen wie Chemikalien, Druckereien und Färbereien sowie Kohlechemikalien wird die Nachfrage nach säurebeständigen NF-Membranen und alkalibeständigen NF-Membranen immer wichtiger. Herkömmliche Polyamidmembranen neigen unter starken Säure- oder Alkalibedingungen zur Hydrolyse der Amidbindung, was zu Leistungseinbußen führt. Durch die Einführung chemisch beständiger sulfonierter Polysulfon- oder Polyethersulfon-Substratmembranen und die Optimierung der Vernetzungsstruktur der aktiven Schicht kann der pH-Betriebsbereich auf 1 bis 14 erweitert werden.
Konventionelle NF-Membran
Der Flussrückgang beträgt innerhalb von 3 Monaten mehr als 30 %
VS
Alkalibeständige NF-Membran
Nur 8 % Flussrückgang nach 12 Monaten
Praktische Anwendungsfälle zeigen, dass ein großes Druck- und Färbereiunternehmen, das alkalibeständige NF-Membranen zur Behandlung von Mercerisierungsabwasser bei pH 12 einsetzte, nach 12 Monaten Dauerbetrieb einen Flussrückgang von nur 8 % erzielte, während herkömmliche NF-Membranen unter vergleichbaren Bedingungen innerhalb von 3 Monaten einen Flussrückgang von über 30 % verzeichneten. Diese Daten bestätigen vollständig die Zuverlässigkeitsvorteile des speziellen chemisch beständigen NF-Membranelements unter extremen Betriebsbedingungen.
Der globale Markt für Nanofiltrationsmembranen wird seit langem von europäischen, amerikanischen und japanischen Unternehmen dominiert. Allerdings hat sich die chinesische Nanofiltrationsmembranindustrie in den letzten Jahren rasant entwickelt, wobei inländische Membranprodukte bei Leistungsindikatoren allmählich das internationale Spitzenniveau erreichen. Am Beispiel der NF-Membran für Direkttrinkbrunnen für Privathaushalte haben Membranelemente für Privathaushalte den Abstand zu importierten Produkten bei wichtigen Parametern wie Permeatfluss, Entsalzungsrate und Lebensdauer auf bis zu 5 % verringert, während die Preise bei nur 60 % bis 70 % der importierten Produkte liegen.
Lücke bei der Entsalzungsrate
Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. nutzt als bedeutender Teilnehmer im chinesischen Nanofiltrationsmembransektor die technische Expertise eines Doktorandenteams der Chinesischen Akademie der Wissenschaften, um eine umfassende Produktlinie aufzubauen, die Hochdruck-, Mitteldruck-, Niederdruck- und spezielle Trennanforderungen abdeckt. Das Unternehmen verfügt über die Zertifizierungen der integrierten Managementsysteme ISO9001, ISO14001 und ISO45001 sowie die CE-Zertifizierung. Die Produktleistung wurde durch Tests von Dritten bestätigt und erreicht international führende Standards. Sie bietet zahlreiche zuverlässige NF-Membranlösungen für die Wasseraufbereitung für Branchen wie Photovoltaik, Lithiumbatterien, Stahl und Stromerzeugung.
Die Auswahl der geeigneten Nanofiltrationsmembran erfordert eine umfassende Berücksichtigung der Speisewasserqualität, der angestrebten Permeatanforderungen, des Betriebsdrucks und der Häufigkeit der chemischen Reinigung. Für Wasserquellen mit hoher Härte sollte der NF-Membran der Stadtverwaltung mit hohen Rückhalteraten für zweiwertige Ionen Vorrang eingeräumt werden. Für Industrieabwässer, die organische Lösungsmittel oder starke Säuren und Basen enthalten, sollte die säurebeständige NF-Membran oder die alkalibeständige NF-Membran entsprechend angepasst werden.
Wartungsempfehlung
Durch regelmäßige chemische Reinigung kann die Lebensdauer des NF-Membranelements auf 5 bis 7 Jahre verlängert werden. Der empfohlene Reinigungszyklus besteht darin, den Reinigungsvorgang zu starten, wenn die standardisierte Permeatproduktion um 10 % abnimmt oder die Transmembrandruckdifferenz um 15 % ansteigt. Für Wasseraufbereitungsanlagen mit NF-Membran in Privathaushalten wird empfohlen, die Vorfilter alle 6 bis 12 Monate auszutauschen, um die Membranelemente vor Partikelverunreinigungen zu schützen.
Q1
Was ist der Unterschied zwischen einer Nanofiltrationsmembran und einer Umkehrosmosemembran?
NF-Membranen haben einen Molekulargewichtsgrenzwert von etwa 200–1000 Dalton, mit hoher Zurückweisung zweiwertiger Ionen, aber geringerer Zurückweisung einwertiger Salze, typischerweise bei 0,5–2,0 MPa. RO-Membranen stoßen nahezu alle Ionen ab und benötigen 1,5–10,0 MPa. NF eignet sich eher für die Enthärtung und selektive Trennung, während RO für die hochreine Entsalzung bevorzugt wird.
Q2
Wie hoch ist die typische Lebensdauer einer industriellen NF-Membran?
Unter ordnungsgemäßen Wartungsbedingungen hält die industrielle NF-Membran normalerweise 3 bis 5 Jahre. Bei guter Speisewasserqualität und rechtzeitiger Reinigung können einige Hochdruck-NF-Membranmodelle über 7 Jahre lang stabil arbeiten. Zu den wichtigsten Einflussfaktoren gehören der SDI-Wert des Speisewassers, der Restchlorgehalt und die Häufigkeit der chemischen Reinigung.
Q3
Kann die inländische NF-Membran Schwermetalle entfernen?
Inländische NF-Membranen erreichen Rückweisungsraten von über 95 % für zweiwertige Schwermetallionen wie Blei, Cadmium und Chrom. Die Entfernungswirkung von dreiwertigem Arsen ist der von fünfwertigen Formen überlegen. Die NF-Membran des Wasserreinigers entfernt effektiv schädliche Schwermetalle und behält gleichzeitig nützliche Mineralien wie Kalzium und Magnesium bei, was sie zur idealen Wahl für die Wasseraufbereitung in Privathaushalten macht.
Q4
Was ist der pH-Bereich für säurebeständige NF-Membranen?
Die säurebeständige NF-Membran kann kontinuierlich in stark sauren Umgebungen mit einem pH-Wert von 1 bis 3 betrieben werden und hält einer kurzzeitigen Reinigung mit chemischen Mitteln im pH-Bereich von 1 bis 14 stand. Ihre aktive Schicht verwendet eine spezielle Vernetzungsstruktur, die die Hydrolyseraten der Amidbindungen im Vergleich zu herkömmlichen Membranen um über 80 % reduziert, wodurch sie für die Säurerückgewinnung und saure Abwasserbehandlung geeignet ist.
F5
Was verursacht einen Flussrückgang im NF-Membranelement?
Der Rückgang des Flusses resultiert hauptsächlich aus Verschmutzung der Membranoberfläche, Konzentrationspolarisierung und chemischem Abbau. Anorganische Ablagerungen, organische Adsorption und Biofouling sind die drei Hauptursachen. Durch die Optimierung der Vorbehandlungsprozesse, die Kontrolle der Rückgewinnungsraten und die Durchführung einer regelmäßigen chemischen Reinigung kann der jährliche Flussrückgang auf unter 5 % kontrolliert werden.
F6
So ermitteln Sie, wann die NF-Membran ausgetauscht werden muss
Ein Austausch wird empfohlen, wenn die folgenden Bedingungen auftreten: Die standardisierte Permeatproduktion sinkt um mehr als 20 %, die Transmembrandruckdifferenz steigt um mehr als 25 %, die Entsalzungsrate sinkt um mehr als 10 % oder die Leistung kann nach einer chemischen Reinigung nicht wiederhergestellt werden. Für Materialtrennungs-NF-Membranen in hochpräzisen pharmazeutischen Anwendungen wird eine strengere Leistungsüberwachung empfohlen.
